CBC TSR90-20kVA เครื่องปรับแรงดันไฟฟ้าอัตโนมัติระบบรีเลย์ 20kVA 1 เฟส แรงดันขาเข้า 90-290V ขาออก 220V

CBC เครื่องปรับแรงดันไฟฟ้าอัตโนมัติ 1 เฟส รุ่น TSR90-20KVA (ระบบ Relay)

CBC เครื่องปรับแรงดันไฟฟ้าอัตโนมัติ 1 เฟส รุ่น TSR90-20KVA (ระบบ Relay)

Name: CBC เครื่องปรับแรงดันไฟฟ้าอัตโนมัติ 1 เฟส รุ่น TSR90-20KVA (ระบบ Relay)
Brand: CBC
SKU: CBC-AVR-RL-TSR90-20KVA
Price: 23400.00 THB
Availability: InStock

SKU : CBC-AVR-RL-TSR90-20KVA

ยังไม่มีรีวิว

฿23,400

จำนวน

มีสินค้าอยู่ในคลัง 2 ชิ้น

คำอธิบายสินค้าแบบย่อ

ชนิดรีเลย์
รองรับแรงดันไฟขาเข้า 90-290 โวลท์
แรงดันไฟขาออก 220V +/- 7% (205V-235V)
รับประกันสินค้า 3 ปี

แบรนด์: CBC

หมวดหมู่: เครื่องปรับแรงดันไฟฟ้าอัตโนมัติ, ระบบรีเลย์

รายละเอียดสินค้า

CBC เครื่องปรับแรงดันไฟฟ้าอัตโนมัติ 20kVA รุ่น TSR90-20kVA ระบบรีเลย์ (Relay) 1 เฟส 220V

TSR90-20kVA เครื่องปรับแรงดันไฟฟ้าอัตโนมัติชนิด รีเลย์ (Relay) สำหรับช่วยรักษาระดับแรงดันไฟฟ้าให้เหมาะสมเมื่อเกิดปัญหาไฟตกหรือไฟเกิน รองรับช่วงแรงดันไฟฟ้าขาเข้า 90–290V และจ่ายแรงดันไฟฟ้าขาออก 220V ±7% (205–235V)

ควบคุมการทำงานด้วย ไมโครคอนโทรลเลอร์ (MCU) พร้อมจอแสดงผล LED สำหรับตรวจสอบข้อมูลการทำงาน มีระบบหน่วงเวลาให้เลือกทั้ง 6 วินาที และ 200 วินาที รวมถึงระบบ Auto-start เมื่อแรงดันไฟฟ้ากลับสู่สภาวะปกติ

ตัวเครื่องใช้หม้อแปลงแบบ Toroid แกนเหล็ก CRGO พร้อมระบบป้องกันการใช้งานหลายรูปแบบ เช่น ป้องกันไฟฟ้าลัดวงจร ป้องกันโหลดเกิน และป้องกันอุณหภูมิหม้อแปลงสูงเกิน รองรับโหมด Normal / Bypass

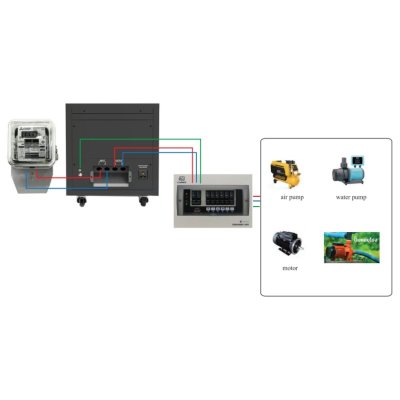

เหมาะสำหรับใช้งานร่วมกับอุปกรณ์ไฟฟ้าภายในบ้าน สำนักงาน ร้านค้า ปั๊มน้ำ และสถานที่ที่มีปัญหาแรงดันไฟฟ้าไม่คงที่ โดยควรเลือกขนาดกำลังของเครื่องให้เหมาะสมกับโหลดที่นำมาต่อใช้งาน

CBC TSR90-20kVA เครื่องปรับแรงดันไฟฟ้าอัตโนมัติระบบ Relay รุ่น 20kVA สำหรับระบบไฟ 1 เฟส รองรับแรงดันขาเข้า 90–290V และจ่ายไฟขาออก 220V ±7% เหมาะสำหรับผู้ที่กำลังมองหาเครื่องปรับแรงดัน เครื่องแก้ไฟตก หรืออุปกรณ์ควบคุมแรงดันไฟฟ้าในพื้นที่ อำเภอศรีเทพ จังหวัดเพชรบูรณ์ สามารถสอบถามรายละเอียดสินค้าและสต็อกได้ที่ กิมแซศรีเทพ1995

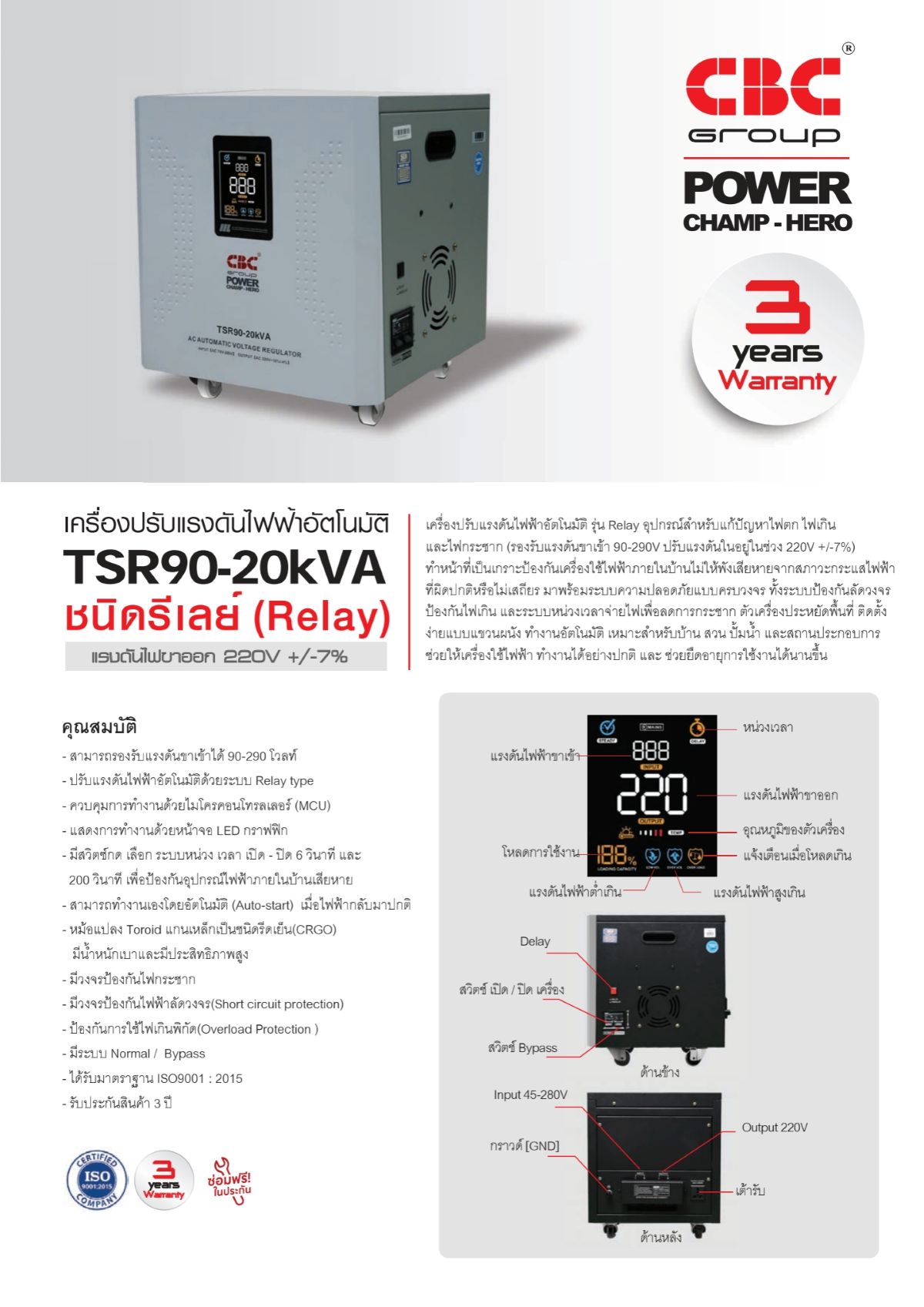

คุณสมบัติ

สามารถรองรับแรงดันขาเข้าได้ 90-290 โวลท์
ปรับแรงดันไฟฟ้าอัตโนมัติด้วยระบบ Relay type
ควบคุมการทำงานด้วยไมโครคอนโทรลเลอร์ (MCU)

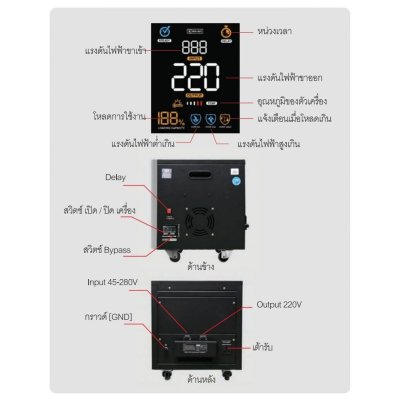

แสดงการทำงานด้วยหน้าจอ LED กราฟฟิก
มีสวิตซ์กด เลือก ระบบหน่วง เวลา เปิด - ปิด 6 วินาที และ 200 วินาที เพื่อป้องกันอุปกรณ์ไฟฟ้าภายในบ้านเสียหาย
สามารถทำงานเองโดยอัตโนมัติ (Auto-start) เมื่อไฟฟ้ากลับมาปกติ
หม้อแปลง Toroid แกนเหล็กเป็นชนิดรีดเย็น (CRGO )มีน้ำหนักเบาและมีประสิทธิภาพสูง
มีวงจรป้องกันไฟกระชาก
มีวงจรป้องกันไฟฟ้าลัดวงจร(Short circuit protection)
ป้องกันการใช้ไฟเกินพิกัด(Overload Protection )
มีระบบ Normal / Bypass
ได้รับมาตราฐาน ISO9001 : 2015
ควรใช้สายไฟขนาด 16 sq.mm. ขึ้นไป เพื่อความปลอดภัยและมีประสิทธิภาพ

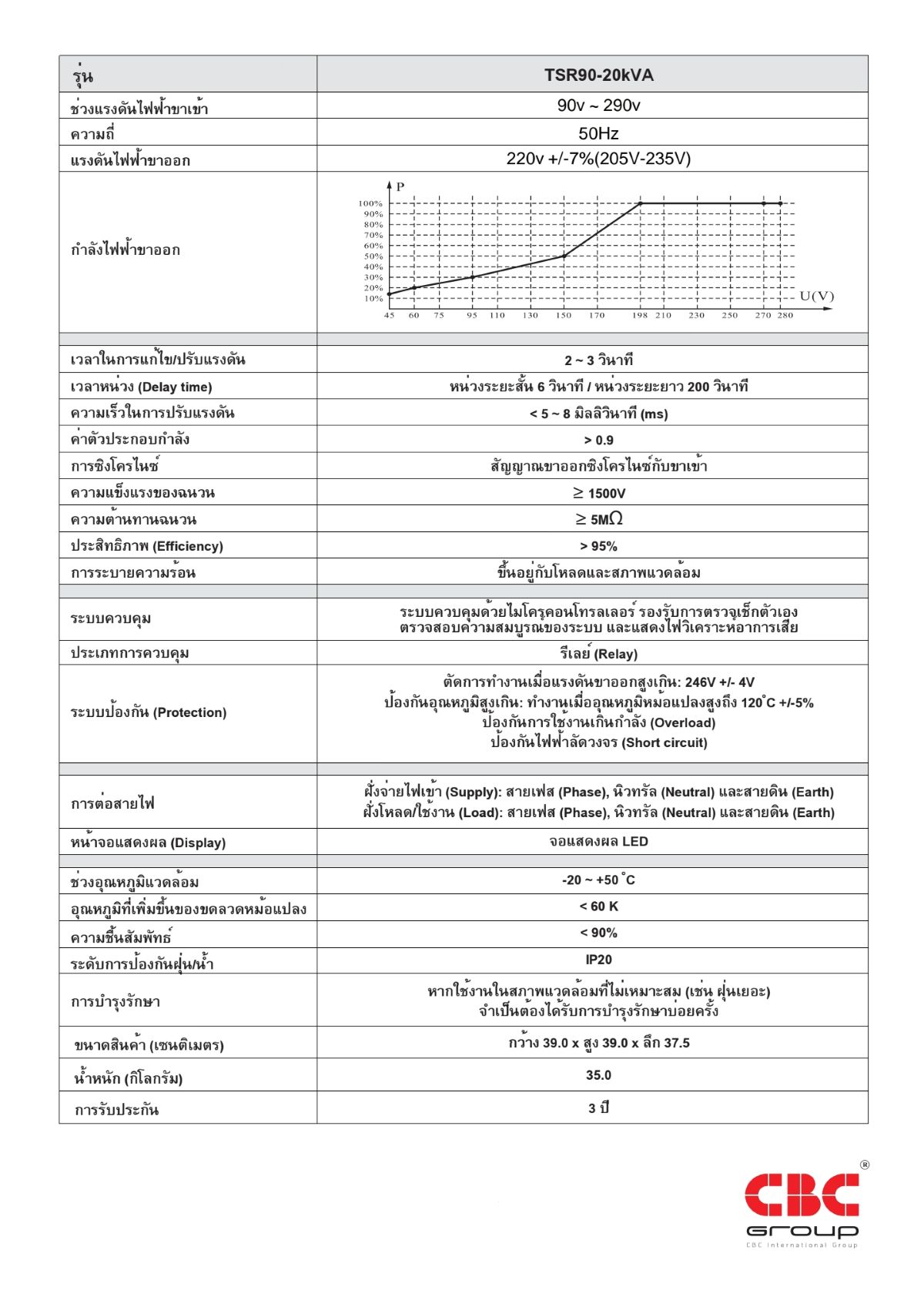

ข้อมูลจำเพาะ

รุ่น	TSR90-20KVA
ขนาดกำลัง	20,000VA (19,000 Watt)
แรงดันขาเข้า	90V ~ 290V
ความถี่	50Hz
แรงดันไฟฟ้าขาออก	220V +/- 7% (205V-235V)

เวลาในการแก้ไข / ปรับแรงดัน	2 ~ 3 วินาที
เวลาหน่วง	หน่วงระยะสั้น 6 วินาที / หน่วงระยะยาว 200 วินาที
ความเร็วในการปรับแรงดัน	< 5 ~ 8 มิลลิวินาที
ค่าตัวประกอบกำลัง	>0.9
การซิงโครไนซ์	สัญญาณขาออกซิงโครไนซ์กับขาเข้า
ความแข็งแรงของฉนวน	≥ 1500V
ความต้านทานฉนวน	≥ 5MΩ
ประสิทธิภาพ	> 95%
การระบายความร้อน	ขึ้นอยู่กับโหลดและสภาพแวดล้อม

ระบบควบคุม	ระบบควบคุมด้วยไมโครคอนโทรลเลอร์ รองรับการตรวจเช็กตัวเอง ตรวจสอบความสมบูรณ์ของระบบ และ แสดงไฟวิเคราะห์อาการเสีย
ประเภทการควบคุม	รีเลย์
ระบบป้องกัน	ตัดการทำงานเมื่อแรงดันขาออกสูงเกิน : 246V+/-4V ป้องกันอุณหภูมิสูงเกิน : ทำงานเมื่ออุณหภูมิ หม้อแปลงสูงถึง 120°C +/- 5% ป้องกันการใช้งานเกินกำลัง (Overload) ป้องกันไฟฟ้าลัดวงจร (Short circuit)

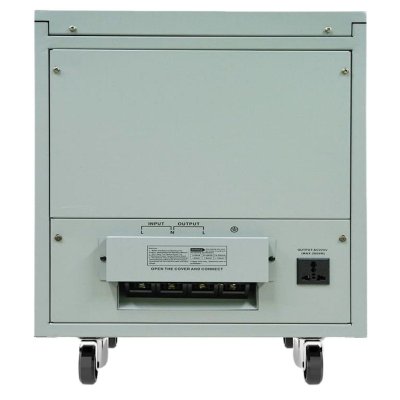

การต่อสายไฟ	ฝั่งจ่ายไฟเข้า (Supply) : สายเฟส (Phase), นิวทรัล (Neutral), และ สายดิน (Earth) ฝั่งโหลด / ใช้งาน (Supply) : สายเฟส (Phase), นิวทรัล (Neutral), และ สายดิน (Earth)
หน้าจอแสดงผล	จอแสดงผล LED

ช่วงอุณหภูมิแวดล้อม	-20 ~ 50°C
อุณหภูมิที่เพิ่มขึ้นของขดลวดหม้อแปลง	< 60K
ความชื้นสัมพัทธ์	< 90%
ระดับการป้องกันฝุ่น / น้ำ	IP20
การบำรุงรักษา	หากใช้งานในสภาพแวดล้อมที่ไม่เหมาะสม เช่น ฝุ่นเยอะ จำเป็นต้องได้รับการบำรุงรักษาบ่อยครั้ง
ขนาดสินค้า (กว้างxสูงxลึก)	39x39x37.5 ซม.
น้ำหนัก	35 กก.

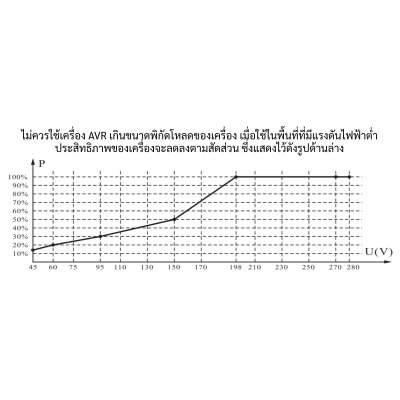

พิกัดการจ่ายโหลดสูงสุด รุ่น STY จะเปลี่ยนไปตามกราฟนี้

*** ไม่ควรใช้เครื่อง AVR เกินขนาดพิกัดโหลดของเครื่อง เมื่อใช้ในพื้นที่ที่มีแรงดันไฟฟ้าต่ำ ประสิทธิภาพของเครื่องจะลดลงตามสัดส่วน ***

เปรียบเทียบ AVR แต่ละชนิดของ CBC

เครื่องปรับแรงดันไฟฟ้าอัตโนมัติ (AVR) มีหลายประเภท โดยแต่ละประเภทมีข้อดีข้อเสีย และเหมาะสำหรับการใช้งานที่แตกต่างกัน ดังนี้

คุณสมบัติ	AVR ชนิดรีเลย์ (ตัดต่อขดขวดหม้อแปลงด้วยรีเลย์)	AVR ชนิดเซอร์โวมอเตอร์ (ขดลวดหม้อแปลงมีแถบปรับค่าได้ด้วยแปรงถ่าน)	AVR ชนิดไทริสเตอร์ (สวิทซ์เป็นแบบ เซมิคอนดักเตอร์)
การทำงาน(Performance)	การแก้ไขแรงดันไฟฟ้าแบบขั้นบันได เวลาตอบสนองเร็ว < 20ms ความแม่นยำปานกลาง	การแก้ไขแรงดันไฟฟ้าแบบต่อเนื่องและราบรื่น เวลาตอบสนอง 1-3 วินาที (ช้ากว่าแบบรีเลย์) ความแม่นยำดี	เวลาตอบสนองที่รวดเร็วที่สุด < 10ms การควบคุมแรงดันไฟฟ้าที่มีความแม่นยำสูง ไม่มีการบิดเบือนรูปคลื่นเอาต์พุต
ประสิทธิภาพ (Efficiency)	โดยทั่วไปมีประสิทธิภาพดี	ประสิทธิภาพดี แต่มีการสูญเสียบ้างจากการเคลื่อนไหวทางกล	ประสิทธิภาพสูงเนื่องจากใช้อุปกรณ์ เซมิคอนดักเตอร์ ในการ ตัดต่อวงจร
ต้นทุน	โดยทั่วไปมีราคาถูกที่สุด	ราคาสมเหตุสมผล สูงกว่าชนิดรีเลย์เล็กน้อย	โดยทั่วไปมีราคาสูงกว่าแบบ เซอร์โว เล็กน้อย
การบำรุงรักษา	รีเลย์อาจสึกหรอตามกาลเวลา บำรุงรักษาง่ายพอสมควร	เซอร์โวมอเตอร์และแปรงถ่านมีโอกาสสึกหรอ ต้องตรวจสอบและขัดหน้าสัมผัสเป็นระยะ	การบำรุงรักษาน้อยที่สุดเนื่องจากไม่มีชิ้นส่วนที่เคลื่อนไหว ส่วนใหญ่ต้องการการตรวจสอบส่วนประกอบ อิเล็กทรอนิกส์
การใช้งาน	การควบคุมแรงดันไฟฟ้าพื้นฐานสำหรับอุปกรณ์ที่ไม่ไวต่อแรงดันไฟฟ้ามากนัก การใช้งานที่เน้นต้นทุนต่ำ พื้นที่ที่มีความผันผวนของแรงดันไฟฟ้าไม่บ่อยและไม่รุนแรง ไม่เหมาะกับการใช้งานในบ้านเนื่องจากมีอุปกรณ์ที่เป็น อีเลคโทรนิกส์	การใช้งานที่ต้องการการควบคุมแรงดันไฟฟ้าที่ราบรื่นกว่าชนิดรีเลย์ สถานการณ์ที่ยอมรับเวลาตอบสนองปานกลางได้ ใช้งานร่วมกับระบบ UPS ได้ดีเพื่อรองรับแรงดันที่ตกลงมาถึง 100 โวล์ท	อุปกรณ์อิเล็กทรอนิกส์ที่ละเอียดอ่อน (คอมพิวเตอร์, อุปกรณ์ทางการแพทย์, โทรคมนาคม) ระบบอัตโนมัติทางอุตสาหกรรมและเครื่อง CNC ใช้งานร่วมกับระบบ UPS ได้ดีเพื่อรองรับแรงดันที่ตกลงมาถึง 100 โวล์ท และการใช้งานที่ต้องการการควบคุมแรงดันไฟฟ้าที่รวดเร็วและแม่นยำมาก
เสียงรบกวน	มีเสียงคลิกดังขณะสับแทป	อาจมีเสียงดังจากเซอร์โวมอเตอร์	ทำงานเงียบมีเสียงเฉพาะพัดลมระบายความร้อนเท่านั้น
ความน่าเชื่อถือ	มีความน่าเชื่อถือปานกลาง รีเลย์มีความทนทานพอสมควรแต่มีข้อจำกัดเรื่องหน้าสัมผัสของรีเลย์ ในกรณีที่ใช้งานในพื้นที่มีความผันผวนของแรงดันสูง จะทำให้มีการทำงานบ่อยครั้ง อาจทำให้สึกหรอมาก	มีความน่าเชื่อถือปานกลาง ชิ้นส่วนทางกล เช่น เซอร์โวมอเตอร์ และแปรงถ่าน มีโอกาสสึกหรอ อายุการใช้งานอาจสั้นกว่าชนิดอื่นๆ	ความน่าเชื่อถือสูงเนื่องจากไม่มีชิ้นส่วนที่เคลื่อนไหว

ข้อควรพิจารณาในการเลือก AVR

กำลังไฟฟ้าของ AVR ต้องเพียงพอต่ออุปกรณ์ที่ต้องการใช้งาน
ช่วงแรงดันไฟฟ้าขาเข้าและขาออก
ประสิทธิภาพของ AVR
ควรเลือก AVR ที่มีคุณภาพและเหมาะสมกับการใช้งาน เพื่อให้มั่นใจว่าอุปกรณ์อิเล็กทรอนิกส์ของคุณจะได้รับการปกป้องจากไฟกระชากและแรงดันไฟฟ้าตกได้อย่างมีประสิทธิภาพ

ตารางคำนวณการใช้งาน AVR (เครื่องปรับแรงดันไฟฟ้าอัตโนมัติ Stabilizer)

Type	Model	VA	Watt	Input Voltage	Output Voltage	กระแสไฟฟ้า	กระแสไฟสูงสุด	ใช้กับมอเตอร์	ประเภทการใช้งาน กำลังไฟฟ้าสูงสุด
Relay (1 phase) รีเลย์	MSR70-3KVA	3000	2850	70-265V	220V+10%-4%	13.6A	15A	<1แรงม้า	เหมาะกับโหลด มอเตอร์ ปั๊มน้ำ ปั๊มลม ไม่แนะนำ ให้ใช้กับมอเตอร์ที่มีตู้ควบคุมอัตโนมัติ อุปกรณ์อิเล็คโทรนิกส์ เครื่องเสียง
	MSR70-5KVA	5000	4750	70-265V	220V+10%-4%	22.7A	25A	<2แรงม้า
	MSR70-10KVA	10000	9500	70-265V	220V+10%-4%	45A	50A	<3แรงม้า
	MSR70-15KVA	15000	14250	70-265V	220V+10%-4%	68A	75A	<5แรงม้า
	TSR70-20K	20000	19000	70-265V	220V+10%-4%	90.9A	100A	<7.5แรงม้า
	TSR70-30K	30000	28500	70-265V	220V+10%-4%	136.4A	150A	<10แรงม้า
Servo (1 phase) เซอร์โว	STY-5KVA	5000	4750	100-260V	230+/-3%	22.7A	25A	<2แรงม้า	3000W
	MSV-10KVA	10000	9500	100-260V	230+/-3%	45A	50A	<3แรงม้า	6000W
	MSV-15KVA	15000	14250	100-260V	230+/-3%	68A	75A	<5แรงม้า	7500W
Thyristor (1 phase) ไทริสเตอร์	MST-10KVA	10000	9500	105-260	230+/-5%	45A	50A	<3แรงม้า	6000W
	MST-20KVA	20000	19000	105-260	230+/-5%	90.9A	100A	<7.5แรงม้า	12000W
	MST-30KVA	30000	28500	105-260	230+/-5%	136.4A	150A	<10แรงม้า	18000W
Servo (3 phase) เซอร์โว	TSV-B-30KVA	30000	28500	L to L AC175V-450V	400+/-3%	45A	50A		6000W/Phase
Servo (3 phase) เซอร์โว	TSV-B-60KVA	60000	57000	L to L AC175V-450V	400+/-3%	90.9Aa	100A		12000W/Phase

การรับประกัน

รับประกันสินค้า 3 ปี (ตามเงื่อนไขผู้ผลิต)

CBC CBC GROUP POWER CHAMP-HERO TSR90-20kVA เครื่องปรับแรงดันไฟฟ้า เครื่องปรับไฟ AVR Stabilizer Voltage Regulator เครื่องปรับแรงดัน 20kVA เครื่องปรับแรงดันรีเลย์ Relay Voltage Regulator เครื่องปรับไฟ 1 เฟส เครื่องแก้ไฟตก เครื่องแก้ไฟเกิน
