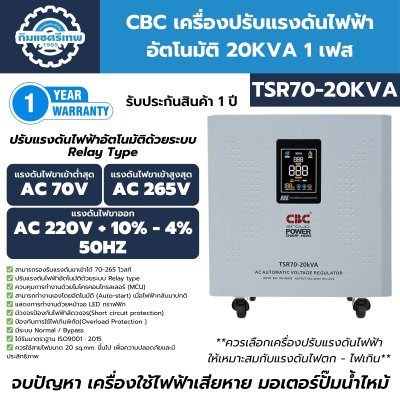

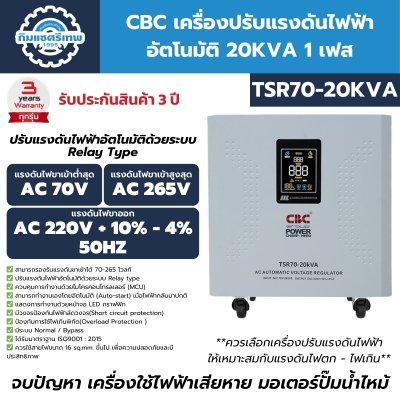

เครื่องปรับแรงดันไฟฟ้าอัตโนมัติ 1 เฟส CBC รุ่น TSR70-20KVA (ระบบรีเลย์)

เครื่องปรับแรงดันไฟฟ้าอัตโนมัติ 1 เฟส CBC รุ่น TSR70-20KVA (ระบบรีเลย์)

(0)

SKU : CBC-AVR-TSR20KVA1PHASE

เครื่องปรับแรงดันไฟฟ้าอัตโนมัติ (Automatic Voltage Regulator - AVR) ชนิด Relay เป็นอุปกรณ์ที่ออกแบบมาเพื่อควบคุมแรงดันไฟฟ้าขาออกให้คงที่ เหมาะสำหรับ มอเตอร์ ปั๊มน้ำหอยโข่ง ปั๊มน้ำซับเมิร์ส แต่ไม่สามารถใช้กับปั๊มน้ำที่มีตู้ควบคุม

฿23,400

หมวดหมู่ : เครื่องปรับแรงดันไฟฟ้าอัตโนมัติ , ระบบรีเลย์

แบรนด์ :CBC

รายละเอียดสินค้า

การจัดส่งสินค้า

วิดีโอ & คู่มือ

คุณสมบัติ CBC TSR70-20KVA

สามารถรองรับแรงดันขาเข้าได้ 70-265 โวลท์
ปรับแรงดันไฟฟ้าอัตโนมัติด้วยระบบ Relay type
ควบคุมการทำงานด้วยไมโครคอนโทรลเลอร์ (MCU)
แสดงการทำงานด้วยหน้าจอ LED กราฟฟิก
มีสวิตซ์กด เลือก ระบบหน่วง เวลา เปิด - ปิด 6 วินาที และ 200 วินาที เพื่อป้องกันอุปกรณ์ไฟฟ้าภายในบ้านเสียหาย
สามารถทำงานเองโดยอัตโนมัติ (Auto-start) เมื่อไฟฟ้ากลับมาปกติ
หม้อแปลง Toroid แกนเหล็กเป็นชนิดรีดเย็น(CRGO)
มีน้ำหนักเบาและมีประสิทธิภาพสูง- มีวงจรป้องกันไฟกระชาก
มีวงจรป้องกันไฟฟ้าลัดวงจร(Short circuit protection)
ป้องกันการใช้ไฟเกินพิกัด(Overload Protection )
มีระบบ Normal / Bypass
ได้รับมาตราฐาน ISO9001 : 2015
ควรใช้สายไฟขนาด 16 sq.mm. ขึ้นไป เพื่อความปลอดภัยและมีประสิทธิภาพ

การรับประกัน CBC TSR70-20KVA

รับประกัน 1 ปี (ตามเงื่อนไขบริษัทผู้ผลิต)

ข้อมูลทางเทคนิค CBC TSR70-20KVA

รุ่น	TSR70-20KVA
ขนาดกำลัง	20,000VA (19,000 Watt)
ช่วงแรงดันไฟฟ้าขาเข้า	70V ~ 265V
ความถี่	50Hz
แรงดันไฟฟ้าขาออก	220V +10% -4%

การปรับแก้ไขแรงดัน (Correction time)	2~3วินาที
ระบบหน่วงเวลา	สามารถเลือกระบบหน่วงเวลาเป็น 6 วินาที หรือ 200 วินาที ได้ ในปุ่มเดียวกัน เพื่อป้องกันไม่ให้อุปกรณ์ไฟฟ้าภายในบ้านเสียหาย
ความเร็วในการปรับแรงดันไฟฟ้า	<5~8ms
ตัวประกอบไฟฟ้า (Powerfactor)	>0.9
การซิงโครไนซ์ (Synchronization)	Output synchronized to input
ความทนความร้อนของฉนวน	>= 1500V
ความต้านทานของฉนวน	>5MΩ
ประสิทธิภาพการกระจายความร้อน	>95% ขึ้นอยู่กับโหลดและสภาพแวดล้อม

การควบคุม (Control)	ควบคุมการทำงานด้วยไมโครคอนโทรลเลอร์ (MCU)
ประเภทของเครื่องปรับแรงดันไฟฟ้าอัตโนมัติ	รีเลย์ (Relay)
ระบบป้องกัน	การป้องกันแรงดันไฟฟ้าเกิน: 246V±4V; การทำงานของระบบป้องกันความร้อน (Thermal protection) จะถูกกระตุ้นเมื่ออุณหภูมิของหม้อแปลงเพิ่มขึ้นถึง 120 ±5% การป้องกันกระแสไฟเกินโหลด, การป้องกันกระแสไฟลัดวงจร

การเชื่อมต่อสายไฟ	Supple phases, neutral and earth. Load phases, neutral and earth
หน้อจอแสดงผล	แสดงการทำงานด้วยหน้าจอ LED กราฟฟิก

ช่วงอุณหภูมิแวดล้อม	-20 ~ +50°C
อุณหภูมิที่เพิ่มขึ้นของขดลวดหม้อแปลง	<60k
ความชื้นสัมพัทธ์	<90%
การป้องกันสภาพแวดล้อมภายนอก	IP20

การบำรุงรักษา	หากสภาพแวดล้อมไม่ดี จำเป็นต้องได้รับการบำรุงรักษาบ่อยครั้ง
ประเภทโหลดที่สามารถใช้งานกับเครื่องปรับแรงดันไฟฟ้าได้	อุปกรณ์สำนักงานเล็ก ๆ เช่น ตู้เย็น พัดลม ทีวี คอมพิวเตอร์ ปั๊มน้ำเล็ก แอร์ และเครื่องใช้ไฟฟ้าในบ้านอื่น ๆ เครื่องใช้ในบ้านเพิ่มเติม เช่น เครื่องซักผ้า เครื่องอัดลม ปั๊มน้ำ เป็นต้น
ขนาด (ซม.)	38x43x39
น้ำหนัก (กก.)	35.0

พิกัดการจ่ายโหลดสูงสุด รุ่น TSR จะเปลี่ยนไปตามกราฟนี้

*** ไม่ควรใช้เครื่อง AVR เกินขนาดพิกัดโหลดของเครื่อง เมื่อใช้ในพื้นที่ที่มีแรงดันไฟฟ้าต่ำ ประสิทธิภาพของเครื่องจะลดลงตามสัดส่วน ***

เปรียบเทียบ AVR แต่ละชนิดของ CBC

เครื่องปรับแรงดันไฟฟ้าอัตโนมัติ (AVR) มีหลายประเภท โดยแต่ละประเภทมีข้อดีข้อเสีย และเหมาะสำหรับการใช้งานที่แตกต่างกัน ดังนี้

คุณสมบัติ	AVR ชนิดรีเลย์ (ตัดต่อขดขวดหม้อแปลงด้วยรีเลย์)	AVR ชนิดเซอร์โวมอเตอร์ (ขดลวดหม้อแปลงมีแถบปรับค่าได้ด้วยแปรงถ่าน)	AVR ชนิดไทริสเตอร์ (สวิทซ์เป็นแบบ เซมิคอนดักเตอร์)
การทำงาน(Performance)	การแก้ไขแรงดันไฟฟ้าแบบขั้นบันได เวลาตอบสนองเร็ว < 20ms ความแม่นยำปานกลาง	การแก้ไขแรงดันไฟฟ้าแบบต่อเนื่องและราบรื่น เวลาตอบสนอง 1-3 วินาที (ช้ากว่าแบบรีเลย์) ความแม่นยำดี	เวลาตอบสนองที่รวดเร็วที่สุด < 10ms การควบคุมแรงดันไฟฟ้าที่มีความแม่นยำสูง ไม่มีการบิดเบือนรูปคลื่นเอาต์พุต
ประสิทธิภาพ (Efficiency)	โดยทั่วไปมีประสิทธิภาพดี	ประสิทธิภาพดี แต่มีการสูญเสียบ้างจากการเคลื่อนไหวทางกล	ประสิทธิภาพสูงเนื่องจากใช้อุปกรณ์ เซมิคอนดักเตอร์ ในการ ตัดต่อวงจร
ต้นทุน	โดยทั่วไปมีราคาถูกที่สุด	ราคาสมเหตุสมผล สูงกว่าชนิดรีเลย์เล็กน้อย	โดยทั่วไปมีราคาสูงกว่าแบบ เซอร์โว เล็กน้อย
การบำรุงรักษา	รีเลย์อาจสึกหรอตามกาลเวลา บำรุงรักษาง่ายพอสมควร	เซอร์โวมอเตอร์และแปรงถ่านมีโอกาสสึกหรอ ต้องตรวจสอบและขัดหน้าสัมผัสเป็นระยะ	การบำรุงรักษาน้อยที่สุดเนื่องจากไม่มีชิ้นส่วนที่เคลื่อนไหว ส่วนใหญ่ต้องการการตรวจสอบส่วนประกอบ อิเล็กทรอนิกส์
การใช้งาน	การควบคุมแรงดันไฟฟ้าพื้นฐานสำหรับอุปกรณ์ที่ไม่ไวต่อแรงดันไฟฟ้ามากนัก การใช้งานที่เน้นต้นทุนต่ำ พื้นที่ที่มีความผันผวนของแรงดันไฟฟ้าไม่บ่อยและไม่รุนแรง ไม่เหมาะกับการใช้งานในบ้านเนื่องจากมีอุปกรณ์ที่เป็น อีเลคโทรนิกส์	การใช้งานที่ต้องการการควบคุมแรงดันไฟฟ้าที่ราบรื่นกว่าชนิดรีเลย์ สถานการณ์ที่ยอมรับเวลาตอบสนองปานกลางได้ ใช้งานร่วมกับระบบ UPS ได้ดีเพื่อรองรับแรงดันที่ตกลงมาถึง 100 โวล์ท	อุปกรณ์อิเล็กทรอนิกส์ที่ละเอียดอ่อน (คอมพิวเตอร์, อุปกรณ์ทางการแพทย์, โทรคมนาคม) ระบบอัตโนมัติทางอุตสาหกรรมและเครื่อง CNC ใช้งานร่วมกับระบบ UPS ได้ดีเพื่อรองรับแรงดันที่ตกลงมาถึง 100 โวล์ท และการใช้งานที่ต้องการการควบคุมแรงดันไฟฟ้าที่รวดเร็วและแม่นยำมาก
เสียงรบกวน	มีเสียงคลิกดังขณะสับแทป	อาจมีเสียงดังจากเซอร์โวมอเตอร์	ทำงานเงียบมีเสียงเฉพาะพัดลมระบายความร้อนเท่านั้น
ความน่าเชื่อถือ	มีความน่าเชื่อถือปานกลาง รีเลย์มีความทนทานพอสมควรแต่มีข้อจำกัดเรื่องหน้าสัมผัสของรีเลย์ ในกรณีที่ใช้งานในพื้นที่มีความผันผวนของแรงดันสูง จะทำให้มีการทำงานบ่อยครั้ง อาจทำให้สึกหรอมาก	มีความน่าเชื่อถือปานกลาง ชิ้นส่วนทางกล เช่น เซอร์โวมอเตอร์ และแปรงถ่าน มีโอกาสสึกหรอ อายุการใช้งานอาจสั้นกว่าชนิดอื่นๆ	ความน่าเชื่อถือสูงเนื่องจากไม่มีชิ้นส่วนที่เคลื่อนไหว

ข้อควรพิจารณาในการเลือก AVR

กำลังไฟฟ้าของ AVR ต้องเพียงพอต่ออุปกรณ์ที่ต้องการใช้งาน
ช่วงแรงดันไฟฟ้าขาเข้าและขาออก
ประสิทธิภาพของ AVR
ควรเลือก AVR ที่มีคุณภาพและเหมาะสมกับการใช้งาน เพื่อให้มั่นใจว่าอุปกรณ์อิเล็กทรอนิกส์ของคุณจะได้รับการปกป้องจากไฟกระชากและแรงดันไฟฟ้าตกได้อย่างมีประสิทธิภาพ

ตารางคำนวณการใช้งาน AVR (เครื่องปรับแรงดันไฟฟ้าอัตโนมัติ Stabilizer)

Type	Model	VA	Watt	Input Voltage	Output Voltage	กระแสไฟฟ้า	กระแสไฟสูงสุด	ใช้กับมอเตอร์	ประเภทการใช้งาน กำลังไฟฟ้าสูงสุด
Relay (1 phase) รีเลย์	MSR70-3KVA	3000	2850	70-265V	220V+10%-4%	13.6A	15A	<1แรงม้า	เหมาะกับโหลด มอเตอร์ ปั๊มน้ำ ปั๊มลม ไม่แนะนำ ให้ใช้กับมอเตอร์ที่มีตู้ควบคุมอัตโนมัติ อุปกรณ์อิเล็คโทรนิกส์ เครื่องเสียง
	MSR70-5KVA	5000	4750	70-265V	220V+10%-4%	22.7A	25A	<2แรงม้า
	MSR70-10KVA	10000	9500	70-265V	220V+10%-4%	45A	50A	<3แรงม้า
	MSR70-15KVA	15000	14250	70-265V	220V+10%-4%	68A	75A	<5แรงม้า
	TSR70-20K	20000	19000	70-265V	220V+10%-4%	90.9A	100A	<7.5แรงม้า
	TSR70-30K	30000	28500	70-265V	220V+10%-4%	136.4A	150A	<10แรงม้า
Servo (1 phase) เซอร์โว	STY-5KVA	5000	4750	100-260V	230+/-3%	22.7A	25A	<2แรงม้า	3000W
	MSV-10KVA	10000	9500	100-260V	230+/-3%	45A	50A	<3แรงม้า	6000W
	MSV-15KVA	15000	14250	100-260V	230+/-3%	68A	75A	<5แรงม้า	7500W
Thyristor (1 phase) ไทริสเตอร์	MST-10KVA	10000	9500	105-260	230+/-5%	45A	50A	<3แรงม้า	6000W
	MST-20KVA	20000	19000	105-260	230+/-5%	90.9A	100A	<7.5แรงม้า	12000W
	MST-30KVA	30000	28500	105-260	230+/-5%	136.4A	150A	<10แรงม้า	18000W
Servo (3 phase) เซอร์โว	TSV-B-30KVA	30000	28500	L to L AC175V-450V	400+/-3%	45A	50A		6000W/Phase
Servo (3 phase) เซอร์โว	TSV-B-60KVA	60000	57000	L to L AC175V-450V	400+/-3%	90.9Aa	100A		12000W/Phase

เครื่องปรับแรงดันไฟฟ้าอัตโนมัติ CBC
