CBC MST-10KVA เครื่องปรับแรงดันไฟฟ้าอัตโนมัติ 10kVA 1 เฟส ระบบ Thyristor ช่วงไฟเข้า 105-273V ไฟออก 230V

CBC เครื่องปรับแรงดันไฟฟ้าอัตโนมัติ 1 เฟส รุ่น MST-10KVA (ระบบ Thyristor Type)

CBC เครื่องปรับแรงดันไฟฟ้าอัตโนมัติ 1 เฟส รุ่น MST-10KVA (ระบบ Thyristor Type)

Name: CBC เครื่องปรับแรงดันไฟฟ้าอัตโนมัติ 1 เฟส รุ่น MST-10KVA (ระบบ Thyristor Type)
Brand: CBC
SKU: CBC-AVR-TRT-MST10KVA
Price: 16500.00 THB
Availability: InStock

SKU : CBC-AVR-TRT-MST10KVA

ยังไม่มีรีวิว

฿16,500

จำนวน

มีสินค้าอยู่ในคลัง 2 ชิ้น

คำอธิบายสินค้าแบบย่อ

ชนิดไทริสเตอร์
รองรับแรงดันไฟขาเข้า 105-273 โวลท์
แรงดันไฟขาออก 230V +/- 5%
รับประกันสินค้า 3 ปี

แบรนด์: CBC

หมวดหมู่: เครื่องปรับแรงดันไฟฟ้าอัตโนมัติ, ระบบไทริสเตอร์

รายละเอียดสินค้า

วิดีโอ & คู่มือ

CBC เครื่องปรับแรงดันไฟฟ้าอัตโนมัติ 10kVA 1 เฟส รุ่น MST-10KVA ระบบ Thyristor ช่วงไฟเข้า 105-273V

MST-10KVA เครื่องปรับแรงดันไฟฟ้าอัตโนมัติแบบ Thyristor (Triac Control) กำลัง 10,000VA / 9,500W สำหรับระบบไฟ 1 เฟส ออกแบบมาเพื่อช่วยปรับแรงดันไฟฟ้าที่ไม่คงที่ให้มีระดับแรงดันขาออก 230V ±5% หรือประมาณ 218-241V

รองรับช่วงแรงดันไฟฟ้าขาเข้ากว้าง 105-273V พร้อมควบคุมการทำงานด้วย Microcontroller (MCU) และระบบ No Contact, Zero Crossing Switch มี Response Time 0ms

รองรับโหลดหลายประเภท ได้แก่ Capacitive Load, Inductive Load, Resistive Load และ Mixed Load พร้อมระบบป้องกันหลายรูปแบบ เช่น ไฟฟ้าลัดวงจร โหลดเกิน แรงดันขาออกสูงหรือต่ำเกิน และอุณหภูมิสูงเกินกำหนด

ตัวเครื่องเป็นแบบ ติดตั้งผนัง (Wall Mounted) มีหน้าจอ LED สำหรับแสดงสถานะการทำงาน รองรับระบบ Normal / Bypass เหมาะสำหรับบ้านพัก อาคารพาณิชย์ สำนักงาน โรงงาน และสถานที่ที่ประสบปัญหาแรงดันไฟฟ้าไม่คงที่

คุณสมบัติ

สามารถรองรับแรงดันขาเข้าได้ 105-273 โวลท์
ปรับแรงดันไฟฟ้าอัตโนมัติด้วยระบบ Thyristor type
ควบคุมการทำงานด้วยไมโครคอนโทรลเลอร์ (MCU)
ติดตั้งงาย ประหยัดพื้นที่ โดยสามารถยึดติดกับผนังได้ (Wall mouted)
แสดงการทำงานด้วยหน้าจอ LED กราฟฟิก
มีระบบหน่วงเวลา เพื่อป้องกันอุปกรณ์ไฟฟ้าภายในบ้านเสียหาย
สามารถทำงานเองโดยอัตโนมัติ (Auto-start) เมื่อไฟฟ้ากลับมาปกติ
หม้อแปลง Toroid แกนเหล็กเป็นชนิดรีดเย็น (CRGO) มีน้ำหนักเบาและมีประสิทธิภาพสูง
ขณะเครื่องทำงานไม่ก่อให้เกิดประกายไฟ (None spark)
มีเสียงรบกวนในขณะเครื่องทำงานต่ำ (Extremely low noise)
มีวงจรป้องกันไฟฟ้าลัดวงจร(Short circuit protection)
ป้องกันการใช้ไฟเกินพิกัด(Overload Protection )

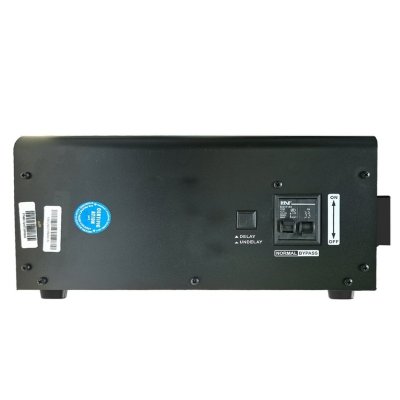

มีระบบ Normal / Bypass
ได้รับมาตราฐาน ISO9001 : 2015

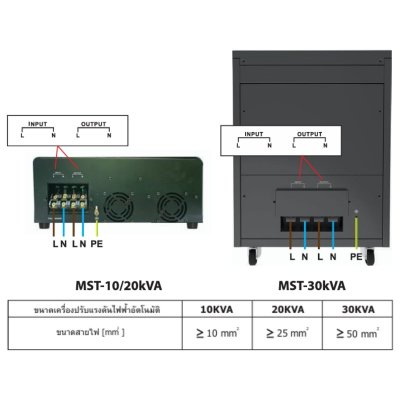

ควรใช้สายไฟขนาด 10 sq.mm. ขึ้นไป เพื่อความปลอดภัยและมีประสิทธิภาพ

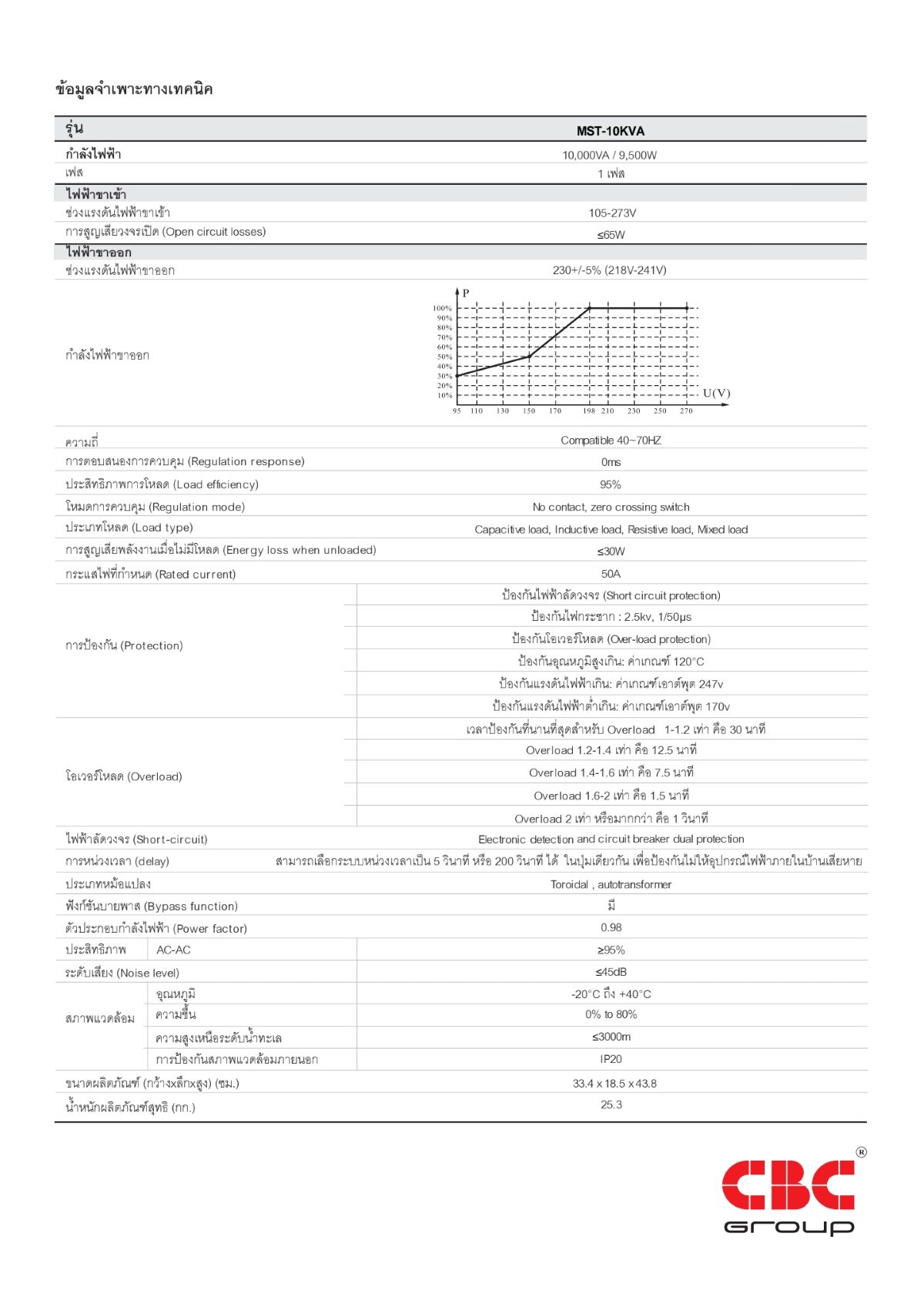

ข้อมูลจำเพาะ

รุ่น	MST-10KVA
ขนาดกำลัง	10,000VA (9,500 Watt)
เฟส	1 เฟส
ไฟฟ้าขาเข้า
ช่วงแรงดันไฟฟ้าขาเข้า	105V ~ 273V
การสูยเสียวงจรเปิด	<= 65W
ไฟฟ้าขาออก
ช่วงแรงดันไฟฟ้าขาออก	230+/-5% (218-241V)
ความถี่	Compatible 40-70Hz
การตอบสนองการควบคุม	0ms
ประสิทธิภาพการโหลด	95%
โหมดการควบคุม (Regulation mode)	สวิตช์แบบไร้สัมผัส ชนิดตัดต่อที่จุดศูนย์ (Zero Crossing)
ประเภทโหลด (Load type)	โหลดแบบความจุไฟฟ้า, โหลดแบบเหนี่ยวนำ, โหลดแบบความต้านทาน, โหลดผสม
การสูญเสียพลังงานเมื่อไม่มีโหลด (Energy loss when unloaded)	<= 30W
กระแสไฟที่กำหนด	50A
การป้องกัน	ป้องกันไฟฟ้าลัดวงจร (Short circuit protection)
	ป้องกันไฟกระชาก : 2.5kv, 1/50μs
	ป้องกันโอเวอร์โหลด (Over-load protection)
	ป้องกันอุณหภูมิสูงเกิน: ค่าเกณฑ์ 120°C
	ป้องกันแรงดันไฟฟ้าเกิน: ค่าเกณฑ์เอาท์พุต 247v
	ป้องกันแรงดันไฟฟ้าต่ำเกิน: ค่าเกณฑ์เอาท์พุต 170v
โอเวอร์โหลด (Overload)	เวลาป้องกันที่นานที่สุดสำหรับ Overload 1-1.2 เท่า คือ 30 นาที
	Overload 1.2-1.4 เท่า คือ 12.5 นาที
	Overload 1.4-1.6 เท่า คือ 7.5 นาที
	Overload 1.6-2 เท่า คือ 1.5 นาที
	Overload 2 เท่า หรือมากกว่า คือ 1 วินาที
ไฟฟ้าลัดวงจร (Short-circuit)	การตรวจจับด้วยระบบอิเล็กทรอนิกส์และการป้องกันคู่ด้วยเซอร์กิตเบรกเกอร์
การหน่วงเวลา	สามารถเลือกระบบหน่วงเวลา 5 วินาที หรือ 200 วินาที ในปุ่มเดียวกัน เพื่อป้องกันไม่ให้อุปกรณ์ไฟฟ้าภายในบ้านเสียหาย
ประเภทหม้อแปลง	Toroidal, autotransformer
ฟ้งก์ชันบายพาส (Bypass Function)	มี
ตัวประกอบกำลังไฟฟ้า (Power Factor)	0.98
ประสิทธิภาพ AC-AC	>=95%
ระดับเสียง	<=45dB
สภาพแวดล้อม	อุณหภูมิ: -20°C ถึง +40°C
	ความชื้น: 0%to80%
	ความสูงเหนือระดับน้ำทะเล: <=3000m
	การป้องกันสภาพแวดล้อมภายนอก: IP20
ขนาด (กว้างxลึกxสูง)(ซม.)	33.4x18.5x43.8
น้ำหนัก (กก.)	25.3

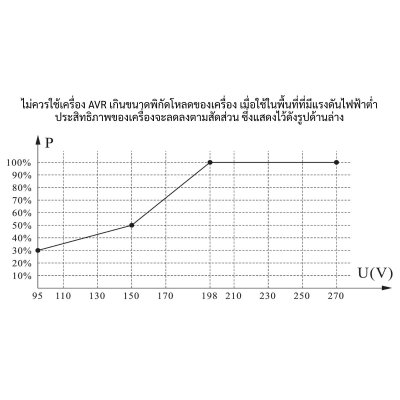

พิกัดการจ่ายโหลดสูงสุด รุ่น MST จะเปลี่ยนไปตามกราฟนี้

*** ไม่ควรใช้เครื่อง AVR เกินขนาดพิกัดโหลดของเครื่อง เมื่อใช้ในพื้นที่ที่มีแรงดันไฟฟ้าต่ำ ประสิทธิภาพของเครื่องจะลดลงตามสัดส่วน ***

เปรียบเทียบ AVR แต่ละชนิดของ CBC

เครื่องปรับแรงดันไฟฟ้าอัตโนมัติ (AVR) มีหลายประเภท โดยแต่ละประเภทมีข้อดีข้อเสีย และเหมาะสำหรับการใช้งานที่แตกต่างกัน ดังนี้

คุณสมบัติ	AVR ชนิดรีเลย์ (ตัดต่อขดขวดหม้อแปลงด้วยรีเลย์)	AVR ชนิดเซอร์โวมอเตอร์ (ขดลวดหม้อแปลงมีแถบปรับค่าได้ด้วยแปรงถ่าน)	AVR ชนิดไทริสเตอร์ (สวิทซ์เป็นแบบ เซมิคอนดักเตอร์)
การทำงาน(Performance)	การแก้ไขแรงดันไฟฟ้าแบบขั้นบันได เวลาตอบสนองเร็ว < 20ms ความแม่นยำปานกลาง	การแก้ไขแรงดันไฟฟ้าแบบต่อเนื่องและราบรื่น เวลาตอบสนอง 1-3 วินาที (ช้ากว่าแบบรีเลย์) ความแม่นยำดี	เวลาตอบสนองที่รวดเร็วที่สุด < 10ms การควบคุมแรงดันไฟฟ้าที่มีความแม่นยำสูง ไม่มีการบิดเบือนรูปคลื่นเอาต์พุต
ประสิทธิภาพ (Efficiency)	โดยทั่วไปมีประสิทธิภาพดี	ประสิทธิภาพดี แต่มีการสูญเสียบ้างจากการเคลื่อนไหวทางกล	ประสิทธิภาพสูงเนื่องจากใช้อุปกรณ์ เซมิคอนดักเตอร์ ในการ ตัดต่อวงจร
ต้นทุน	โดยทั่วไปมีราคาถูกที่สุด	ราคาสมเหตุสมผล สูงกว่าชนิดรีเลย์เล็กน้อย	โดยทั่วไปมีราคาสูงกว่าแบบ เซอร์โว เล็กน้อย
การบำรุงรักษา	รีเลย์อาจสึกหรอตามกาลเวลา บำรุงรักษาง่ายพอสมควร	เซอร์โวมอเตอร์และแปรงถ่านมีโอกาสสึกหรอ ต้องตรวจสอบและขัดหน้าสัมผัสเป็นระยะ	การบำรุงรักษาน้อยที่สุดเนื่องจากไม่มีชิ้นส่วนที่เคลื่อนไหว ส่วนใหญ่ต้องการการตรวจสอบส่วนประกอบ อิเล็กทรอนิกส์
การใช้งาน	การควบคุมแรงดันไฟฟ้าพื้นฐานสำหรับอุปกรณ์ที่ไม่ไวต่อแรงดันไฟฟ้ามากนัก การใช้งานที่เน้นต้นทุนต่ำ พื้นที่ที่มีความผันผวนของแรงดันไฟฟ้าไม่บ่อยและไม่รุนแรง ไม่เหมาะกับการใช้งานในบ้านเนื่องจากมีอุปกรณ์ที่เป็น อีเลคโทรนิกส์	การใช้งานที่ต้องการการควบคุมแรงดันไฟฟ้าที่ราบรื่นกว่าชนิดรีเลย์ สถานการณ์ที่ยอมรับเวลาตอบสนองปานกลางได้ ใช้งานร่วมกับระบบ UPS ได้ดีเพื่อรองรับแรงดันที่ตกลงมาถึง 100 โวล์ท	อุปกรณ์อิเล็กทรอนิกส์ที่ละเอียดอ่อน (คอมพิวเตอร์, อุปกรณ์ทางการแพทย์, โทรคมนาคม) ระบบอัตโนมัติทางอุตสาหกรรมและเครื่อง CNC ใช้งานร่วมกับระบบ UPS ได้ดีเพื่อรองรับแรงดันที่ตกลงมาถึง 100 โวล์ท และการใช้งานที่ต้องการการควบคุมแรงดันไฟฟ้าที่รวดเร็วและแม่นยำมาก
เสียงรบกวน	มีเสียงคลิกดังขณะสับแทป	อาจมีเสียงดังจากเซอร์โวมอเตอร์	ทำงานเงียบมีเสียงเฉพาะพัดลมระบายความร้อนเท่านั้น
ความน่าเชื่อถือ	มีความน่าเชื่อถือปานกลาง รีเลย์มีความทนทานพอสมควรแต่มีข้อจำกัดเรื่องหน้าสัมผัสของรีเลย์ ในกรณีที่ใช้งานในพื้นที่มีความผันผวนของแรงดันสูง จะทำให้มีการทำงานบ่อยครั้ง อาจทำให้สึกหรอมาก	มีความน่าเชื่อถือปานกลาง ชิ้นส่วนทางกล เช่น เซอร์โวมอเตอร์ และแปรงถ่าน มีโอกาสสึกหรอ อายุการใช้งานอาจสั้นกว่าชนิดอื่นๆ	ความน่าเชื่อถือสูงเนื่องจากไม่มีชิ้นส่วนที่เคลื่อนไหว

ข้อควรพิจารณาในการเลือก AVR

กำลังไฟฟ้าของ AVR ต้องเพียงพอต่ออุปกรณ์ที่ต้องการใช้งาน
ช่วงแรงดันไฟฟ้าขาเข้าและขาออก
ประสิทธิภาพของ AVR
ควรเลือก AVR ที่มีคุณภาพและเหมาะสมกับการใช้งาน เพื่อให้มั่นใจว่าอุปกรณ์อิเล็กทรอนิกส์ของคุณจะได้รับการปกป้องจากไฟกระชากและแรงดันไฟฟ้าตกได้อย่างมีประสิทธิภาพ

ตารางคำนวณการใช้งาน AVR (เครื่องปรับแรงดันไฟฟ้าอัตโนมัติ Stabilizer)

Type	Model	VA	Watt	Input Voltage	Output Voltage	กระแสไฟฟ้า	กระแสไฟสูงสุด	ใช้กับมอเตอร์	ประเภทการใช้งาน กำลังไฟฟ้าสูงสุด
Relay (1 phase) รีเลย์	MSR70-3KVA	3000	2850	70-265V	220V+10%-4%	13.6A	15A	<1แรงม้า	เหมาะกับโหลด มอเตอร์ ปั๊มน้ำ ปั๊มลม ไม่แนะนำ ให้ใช้กับมอเตอร์ที่มีตู้ควบคุมอัตโนมัติ อุปกรณ์อิเล็คโทรนิกส์ เครื่องเสียง
	MSR70-5KVA	5000	4750	70-265V	220V+10%-4%	22.7A	25A	<2แรงม้า
	MSR70-10KVA	10000	9500	70-265V	220V+10%-4%	45A	50A	<3แรงม้า
	MSR70-15KVA	15000	14250	70-265V	220V+10%-4%	68A	75A	<5แรงม้า
	TSR70-20K	20000	19000	70-265V	220V+10%-4%	90.9A	100A	<7.5แรงม้า
	TSR70-30K	30000	28500	70-265V	220V+10%-4%	136.4A	150A	<10แรงม้า
Servo (1 phase) เซอร์โว	STY-5KVA	5000	4750	100-260V	230+/-3%	22.7A	25A	<2แรงม้า	3000W
	MSV-10KVA	10000	9500	100-260V	230+/-3%	45A	50A	<3แรงม้า	6000W
	MSV-15KVA	15000	14250	100-260V	230+/-3%	68A	75A	<5แรงม้า	7500W
Thyristor (1 phase) ไทริสเตอร์	MST-10KVA	10000	9500	105-260	230+/-5%	45A	50A	<3แรงม้า	6000W
	MST-20KVA	20000	19000	105-260	230+/-5%	90.9A	100A	<7.5แรงม้า	12000W
	MST-30KVA	30000	28500	105-260	230+/-5%	136.4A	150A	<10แรงม้า	18000W
Servo (3 phase) เซอร์โว	TSV-B-30KVA	30000	28500	L to L AC175V-450V	400+/-3%	45A	50A		6000W/Phase
Servo (3 phase) เซอร์โว	TSV-B-60KVA	60000	57000	L to L AC175V-450V	400+/-3%	90.9Aa	100A		12000W/Phase

การรับประกัน

รับประกันสินค้า 3 ปี (ตามเงื่อนไขผู้ผลิต)
