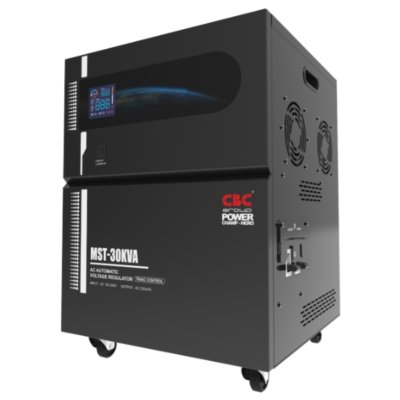

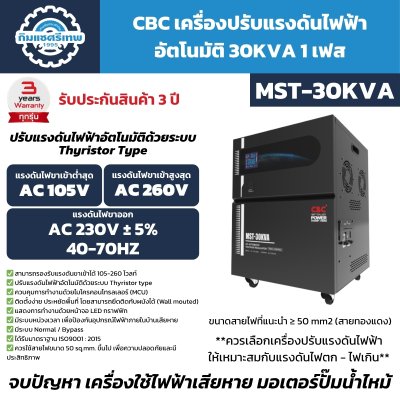

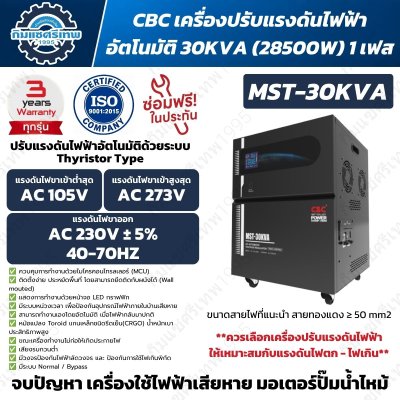

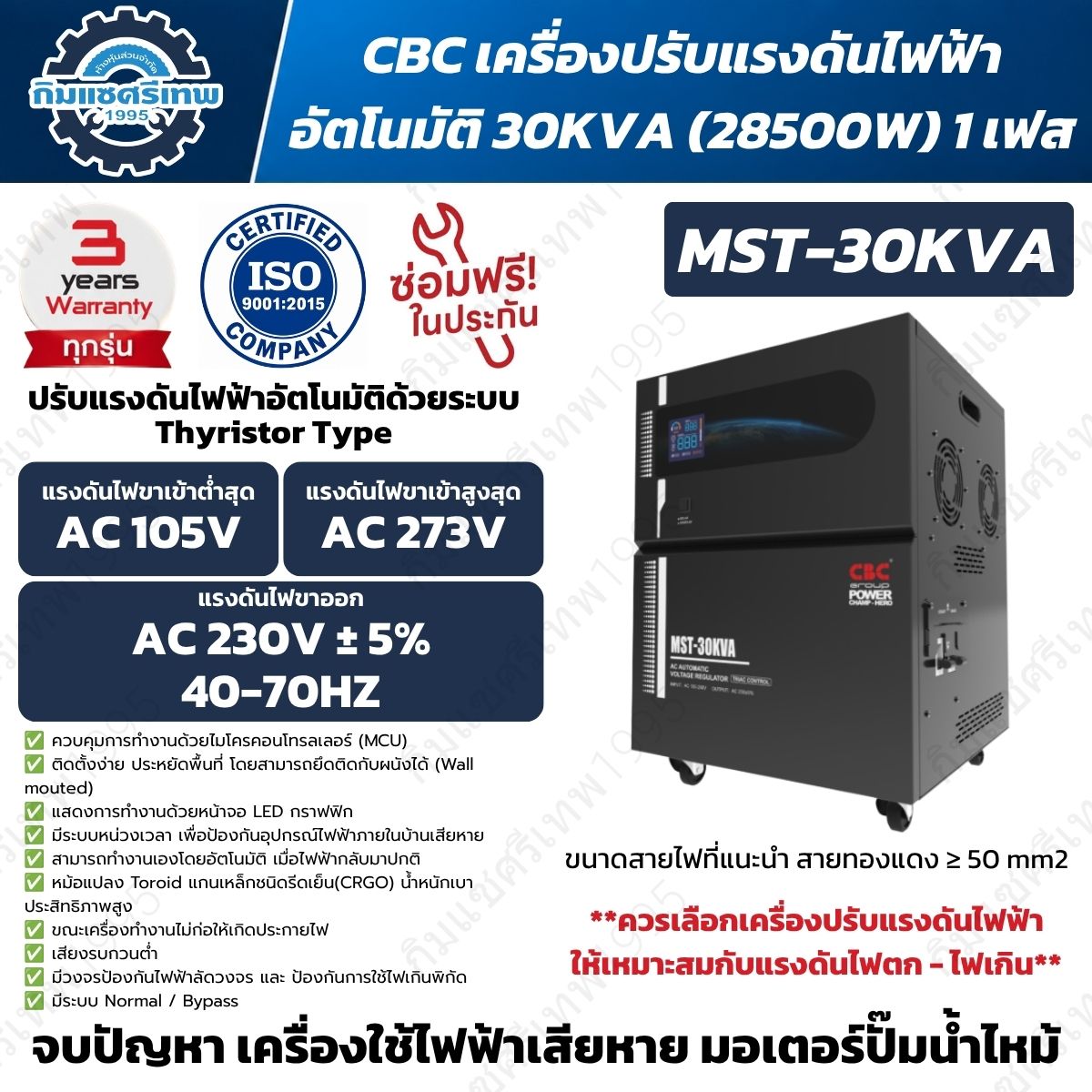

เครื่องปรับแรงดันไฟฟ้าอัตโนมัติ 1 เฟส CBC รุ่น MST-30KVA (ระบบ Thyristor Type)

เครื่องปรับแรงดันไฟฟ้าอัตโนมัติ 1 เฟส CBC รุ่น MST-30KVA (ระบบ Thyristor Type)

(0)

SKU : CBC-AVR-TRT-MST30KVA

เครื่องปรับแรงดันไฟฟ้าอัตโนมัติ Automatic Voltage Regulator - AVR ชนิด Thyristor ควบการทำงานด้วย Thyristor ซึ่ง Thyristor เป็นอุปกรณ์อิเล็กทรอนิกส์แบบเซมิคอนดักเตอร์ ไม่ต้องการการบำรุงรักษาบ่อยเหมาะสำหรับการใช้งานในบ้าน และในโรงงานอุตสาหกรรม มีการตอบสนองที่รวดเร็ว ในขณะเครื่องทำงาน จะไม่มีเสียงรบกวน

฿59,000

หมวดหมู่ : เครื่องปรับแรงดันไฟฟ้าอัตโนมัติ , ระบบไทริสเตอร์

แบรนด์ :CBC

รายละเอียดสินค้า

การจัดส่งสินค้า

วิดีโอ & คู่มือ

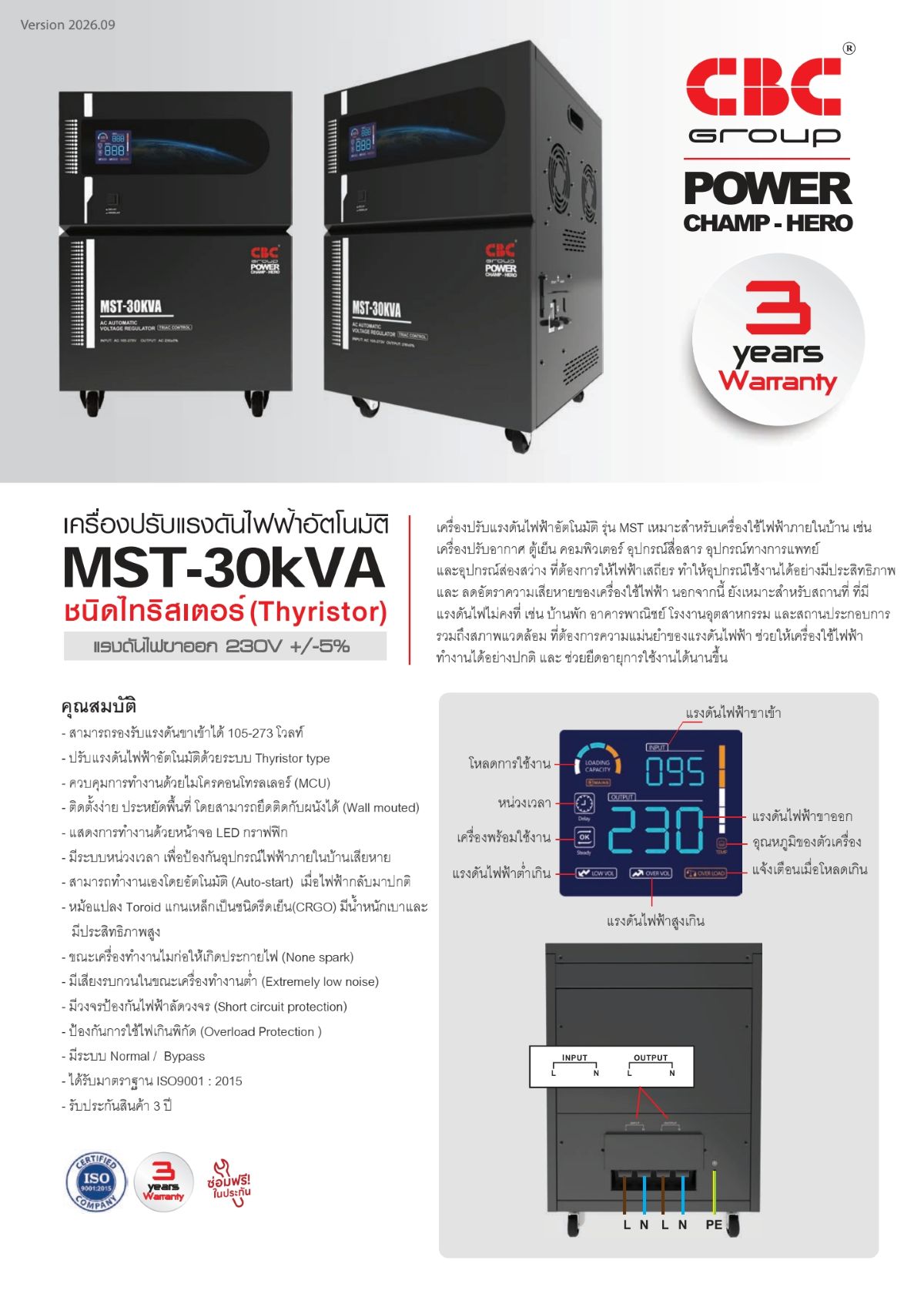

คุณสมบัติ CBC MST-30KVA

สามารถรองรับแรงดันขาเข้าได้ 105-260 โวลท์
ปรับแรงดันไฟฟ้าอัตโนมัติด้วยระบบ Thyristor type
ควบคุมการทำงานด้วยไมโครคอนโทรลเลอร์ (MCU)
ติดตั้งงาย ประหยัดพื้นที่ โดยสามารถยึดติดกับผนังได้ (Wall mouted)

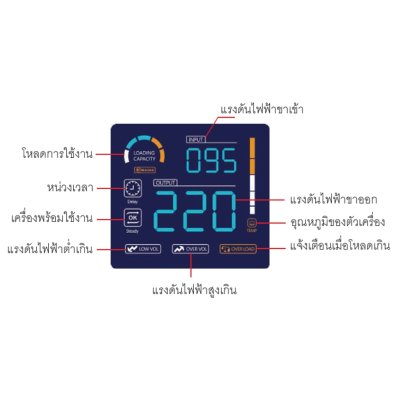

แสดงการทำงานด้วยหน้าจอ LED กราฟฟิก
มีระบบหน่วงเวลา เพื่อป้องกันอุปกรณ์ไฟฟ้าภายในบ้านเสียหาย
สามารถทำงานเองโดยอัตโนมัติ (Auto-start) เมื่อไฟฟ้ากลับมาปกติ
หม้อแปลง Toroid แกนเหล็กเป็นชนิดรีดเย็น (CRGO) มีน้ำหนักเบาและมีประสิทธิภาพสูง
ขณะเครื่องทำงานไม่ก่อให้เกิดประกายไฟ (None spark)
มีเสียงรบกวนในขณะเครื่องทำงานต่ำ (Extremely low noise)
มีวงจรป้องกันไฟฟ้าลัดวงจร(Short circuit protection)
ป้องกันการใช้ไฟเกินพิกัด(Overload Protection )
มีระบบ Normal / Bypass
ได้รับมาตราฐาน ISO9001 : 2015
ควรใช้สายไฟขนาด 50 sq.mm. ขึ้นไป เพื่อความปลอดภัยและมีประสิทธิภาพ

การรับประกัน CBC MST-30KVA

รับประกัน 2 ปี (ตามเงื่อนไขบริษัทผู้ผลิต)

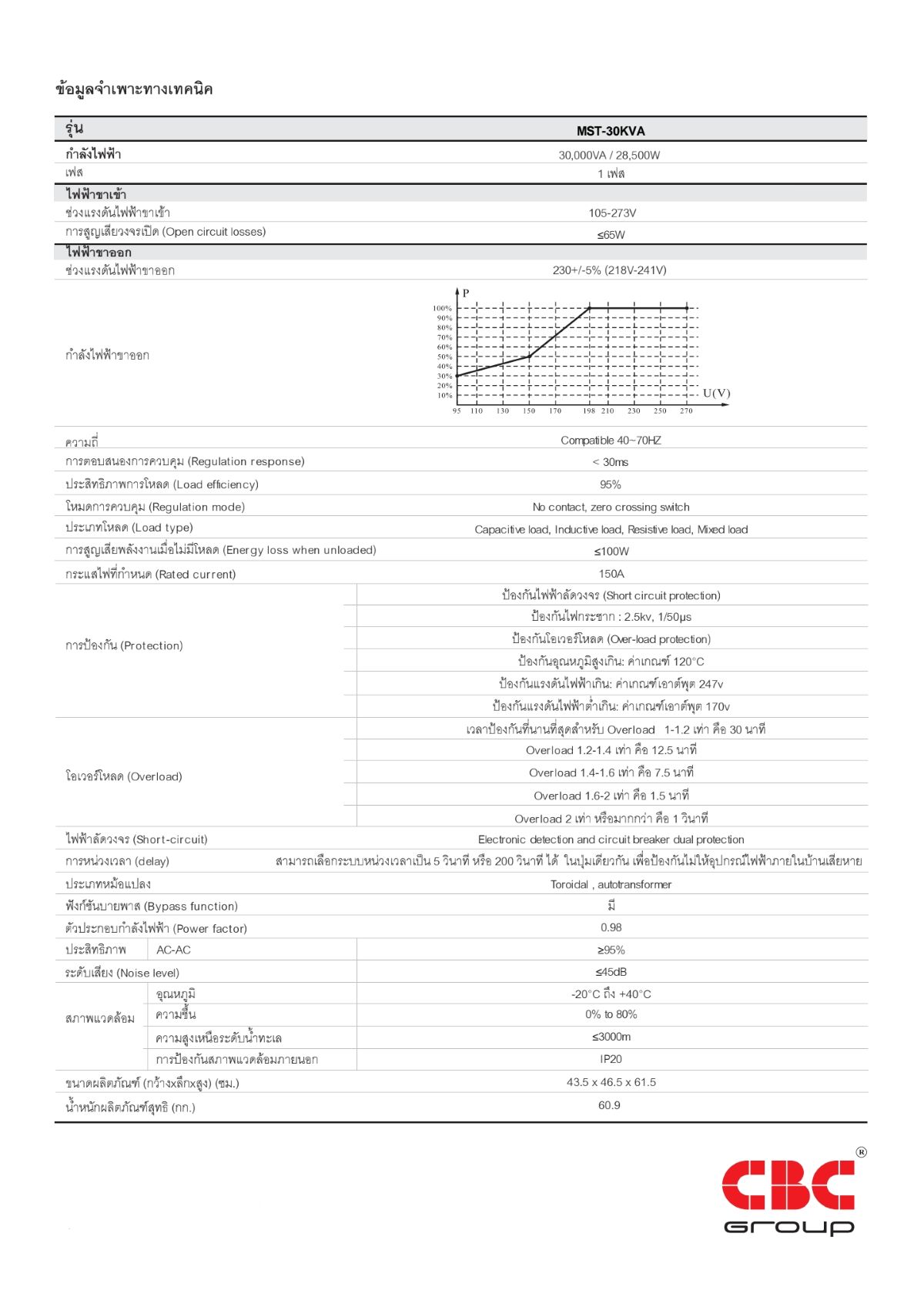

ข้อมูลทางเทคนิค CBC MST-30KVA

รุ่น	MST-30KVA
ขนาดกำลัง	30,000VA (28,500 Watt)
เฟส	1 เฟส
ไฟฟ้าขาเข้า
ช่วงแรงดันไฟฟ้าขาเข้า	105V ~ 260V
การสูยเสียวงจรเปิด	<= 65W
ไฟฟ้าขาออก
ช่วงแรงดันไฟฟ้าขาออก	230+/-5%
ความถี่	Compatible 40-70Hz
การตอบสนองการควบคุม	<10ms
ประสิทธิภาพการโหลด	95%
โหมดการควบคุม (Regulation mode)	สวิตช์แบบไร้สัมผัส ชนิดตัดต่อที่จุดศูนย์ (Zero Crossing)
ประเภทโหลด (Load type)	โหลดแบบความจุไฟฟ้า, โหลดแบบเหนี่ยวนำ, โหลดแบบความต้านทาน, โหลดผสม
การสูญเสียพลังงานเมื่อไม่มีโหลด (Energy loss when unloaded)	<= 30W
กระแสไฟที่กำหนด	50A
การป้องกัน	ป้องกันไฟฟ้าลัดวงจร (Short circuit protection)
	ป้องกันไฟกระชาก : 2.5kv, 1/50μs
	ป้องกันโอเวอร์โหลด (Over-load protection)
	ป้องกันอุณหภูมิสูงเกิน: ค่าเกณฑ์ 120°C
	ป้องกันแรงดันไฟฟ้าเกิน: ค่าเกณฑ์เอาท์พุต 247v
	ป้องกันแรงดันไฟฟ้าต่ำเกิน: ค่าเกณฑ์เอาท์พุต 170v
โอเวอร์โหลด (Overload)	เวลาป้องกันที่นานที่สุดสำหรับ Overload 1-1.2 เท่า คือ 30 นาที
	Overload 1.2-1.4 เท่า คือ 12.5 นาที
	Overload 1.4-1.6 เท่า คือ 7.5 นาที
	Overload 1.6-2 เท่า คือ 1.5 นาที
	Overload 2 เท่า หรือมากกว่า คือ 1 วินาที
ไฟฟ้าลัดวงจร (Short-circuit)	การตรวจจับด้วยระบบอิเล็กทรอนิกส์และการป้องกันคู่ด้วยเซอร์กิตเบรกเกอร์
การหน่วงเวลา	สามารถเลือกระบบหน่วงเวลา 5 วินาที หรือ 200 วินาที ในปุ่มเดียวกัน เพื่อป้องกันไม่ให้อุปกรณ์ไฟฟ้าภายในบ้านเสียหาย
ประเภทหม้อแปลง	Toroidal, autotransformer
ฟ้งก์ชันบายพาส (Bypass Function)	มี
ตัวประกอบกำลังไฟฟ้า (Power Factor)	0.98
ประสิทธิภาพ AC-AC	>=95%
ระดับเสียง	<=45dB
สภาพแวดล้อม	อุณหภูมิ: -20°C ถึง +40°C
	ความชื้น: 0%to80%
	ความสูงเหนือระดับน้ำทะเล: <=3000m
	การป้องกันสภาพแวดล้อมภายนอก: IP20

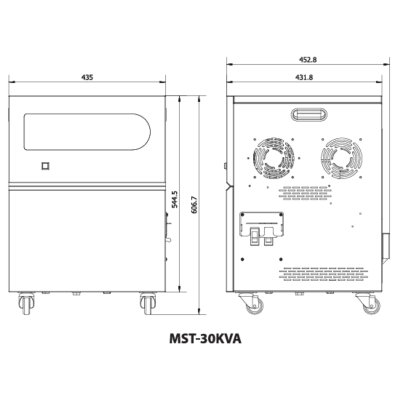

ขนาด (ซม.)	61.5x43.5x46.5
น้ำหนัก (กก.)	60.9

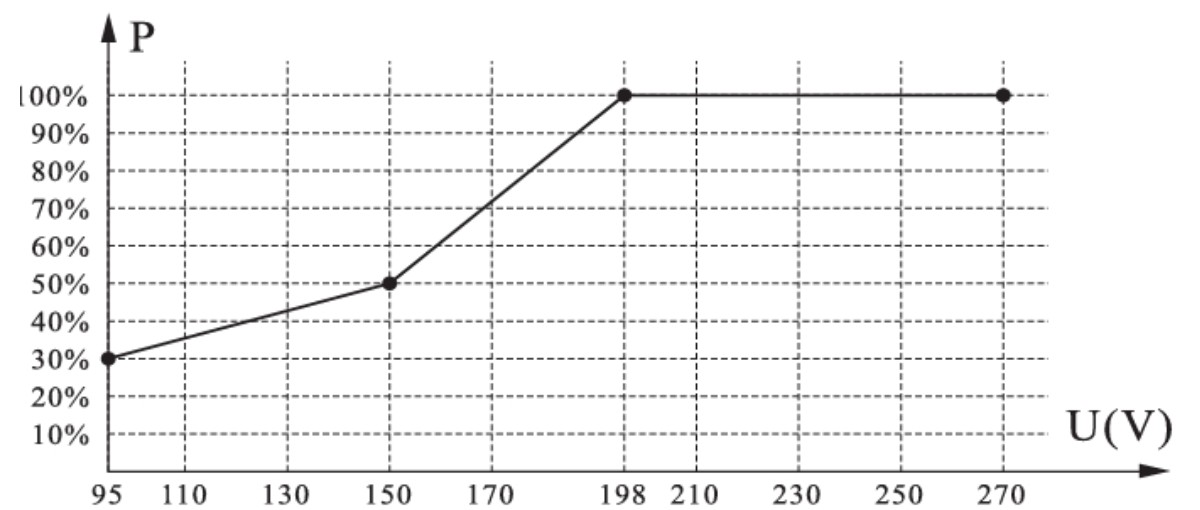

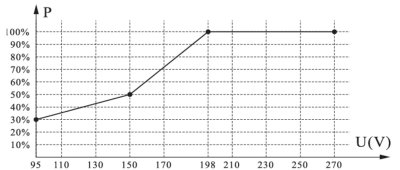

พิกัดการจ่ายโหลดสูงสุด รุ่น MST จะเปลี่ยนไปตามกราฟนี้

*** ไม่ควรใช้เครื่อง AVR เกินขนาดพิกัดโหลดของเครื่อง เมื่อใช้ในพื้นที่ที่มีแรงดันไฟฟ้าต่ำ ประสิทธิภาพของเครื่องจะลดลงตามสัดส่วน ***

เปรียบเทียบ AVR แต่ละชนิดของ CBC

เครื่องปรับแรงดันไฟฟ้าอัตโนมัติ (AVR) มีหลายประเภท โดยแต่ละประเภทมีข้อดีข้อเสีย และเหมาะสำหรับการใช้งานที่แตกต่างกัน ดังนี้

คุณสมบัติ	AVR ชนิดรีเลย์ (ตัดต่อขดขวดหม้อแปลงด้วยรีเลย์)	AVR ชนิดเซอร์โวมอเตอร์ (ขดลวดหม้อแปลงมีแถบปรับค่าได้ด้วยแปรงถ่าน)	AVR ชนิดไทริสเตอร์ (สวิทซ์เป็นแบบ เซมิคอนดักเตอร์)
การทำงาน(Performance)	การแก้ไขแรงดันไฟฟ้าแบบขั้นบันได เวลาตอบสนองเร็ว < 20ms ความแม่นยำปานกลาง	การแก้ไขแรงดันไฟฟ้าแบบต่อเนื่องและราบรื่น เวลาตอบสนอง 1-3 วินาที (ช้ากว่าแบบรีเลย์) ความแม่นยำดี	เวลาตอบสนองที่รวดเร็วที่สุด < 10ms การควบคุมแรงดันไฟฟ้าที่มีความแม่นยำสูง ไม่มีการบิดเบือนรูปคลื่นเอาต์พุต
ประสิทธิภาพ (Efficiency)	โดยทั่วไปมีประสิทธิภาพดี	ประสิทธิภาพดี แต่มีการสูญเสียบ้างจากการเคลื่อนไหวทางกล	ประสิทธิภาพสูงเนื่องจากใช้อุปกรณ์ เซมิคอนดักเตอร์ ในการ ตัดต่อวงจร
ต้นทุน	โดยทั่วไปมีราคาถูกที่สุด	ราคาสมเหตุสมผล สูงกว่าชนิดรีเลย์เล็กน้อย	โดยทั่วไปมีราคาสูงกว่าแบบ เซอร์โว เล็กน้อย
การบำรุงรักษา	รีเลย์อาจสึกหรอตามกาลเวลา บำรุงรักษาง่ายพอสมควร	เซอร์โวมอเตอร์และแปรงถ่านมีโอกาสสึกหรอ ต้องตรวจสอบและขัดหน้าสัมผัสเป็นระยะ	การบำรุงรักษาน้อยที่สุดเนื่องจากไม่มีชิ้นส่วนที่เคลื่อนไหว ส่วนใหญ่ต้องการการตรวจสอบส่วนประกอบ อิเล็กทรอนิกส์
การใช้งาน	การควบคุมแรงดันไฟฟ้าพื้นฐานสำหรับอุปกรณ์ที่ไม่ไวต่อแรงดันไฟฟ้ามากนัก การใช้งานที่เน้นต้นทุนต่ำ พื้นที่ที่มีความผันผวนของแรงดันไฟฟ้าไม่บ่อยและไม่รุนแรง ไม่เหมาะกับการใช้งานในบ้านเนื่องจากมีอุปกรณ์ที่เป็น อีเลคโทรนิกส์	การใช้งานที่ต้องการการควบคุมแรงดันไฟฟ้าที่ราบรื่นกว่าชนิดรีเลย์ สถานการณ์ที่ยอมรับเวลาตอบสนองปานกลางได้ ใช้งานร่วมกับระบบ UPS ได้ดีเพื่อรองรับแรงดันที่ตกลงมาถึง 100 โวล์ท	อุปกรณ์อิเล็กทรอนิกส์ที่ละเอียดอ่อน (คอมพิวเตอร์, อุปกรณ์ทางการแพทย์, โทรคมนาคม) ระบบอัตโนมัติทางอุตสาหกรรมและเครื่อง CNC ใช้งานร่วมกับระบบ UPS ได้ดีเพื่อรองรับแรงดันที่ตกลงมาถึง 100 โวล์ท และการใช้งานที่ต้องการการควบคุมแรงดันไฟฟ้าที่รวดเร็วและแม่นยำมาก
เสียงรบกวน	มีเสียงคลิกดังขณะสับแทป	อาจมีเสียงดังจากเซอร์โวมอเตอร์	ทำงานเงียบมีเสียงเฉพาะพัดลมระบายความร้อนเท่านั้น
ความน่าเชื่อถือ	มีความน่าเชื่อถือปานกลาง รีเลย์มีความทนทานพอสมควรแต่มีข้อจำกัดเรื่องหน้าสัมผัสของรีเลย์ ในกรณีที่ใช้งานในพื้นที่มีความผันผวนของแรงดันสูง จะทำให้มีการทำงานบ่อยครั้ง อาจทำให้สึกหรอมาก	มีความน่าเชื่อถือปานกลาง ชิ้นส่วนทางกล เช่น เซอร์โวมอเตอร์ และแปรงถ่าน มีโอกาสสึกหรอ อายุการใช้งานอาจสั้นกว่าชนิดอื่นๆ	ความน่าเชื่อถือสูงเนื่องจากไม่มีชิ้นส่วนที่เคลื่อนไหว

ข้อควรพิจารณาในการเลือก AVR

กำลังไฟฟ้าของ AVR ต้องเพียงพอต่ออุปกรณ์ที่ต้องการใช้งาน
ช่วงแรงดันไฟฟ้าขาเข้าและขาออก
ประสิทธิภาพของ AVR
ควรเลือก AVR ที่มีคุณภาพและเหมาะสมกับการใช้งาน เพื่อให้มั่นใจว่าอุปกรณ์อิเล็กทรอนิกส์ของคุณจะได้รับการปกป้องจากไฟกระชากและแรงดันไฟฟ้าตกได้อย่างมีประสิทธิภาพ

ตารางคำนวณการใช้งาน AVR (เครื่องปรับแรงดันไฟฟ้าอัตโนมัติ Stabilizer)

Type	Model	VA	Watt	Input Voltage	Output Voltage	กระแสไฟฟ้า	กระแสไฟสูงสุด	ใช้กับมอเตอร์	ประเภทการใช้งาน กำลังไฟฟ้าสูงสุด
Relay (1 phase) รีเลย์	MSR70-3KVA	3000	2850	70-265V	220V+10%-4%	13.6A	15A	<1แรงม้า	เหมาะกับโหลด มอเตอร์ ปั๊มน้ำ ปั๊มลม ไม่แนะนำ ให้ใช้กับมอเตอร์ที่มีตู้ควบคุมอัตโนมัติ อุปกรณ์อิเล็คโทรนิกส์ เครื่องเสียง
	MSR70-5KVA	5000	4750	70-265V	220V+10%-4%	22.7A	25A	<2แรงม้า
	MSR70-10KVA	10000	9500	70-265V	220V+10%-4%	45A	50A	<3แรงม้า
	MSR70-15KVA	15000	14250	70-265V	220V+10%-4%	68A	75A	<5แรงม้า
	TSR70-20K	20000	19000	70-265V	220V+10%-4%	90.9A	100A	<7.5แรงม้า
	TSR70-30K	30000	28500	70-265V	220V+10%-4%	136.4A	150A	<10แรงม้า
Servo (1 phase) เซอร์โว	STY-5KVA	5000	4750	100-260V	230+/-3%	22.7A	25A	<2แรงม้า	3000W
	MSV-10KVA	10000	9500	100-260V	230+/-3%	45A	50A	<3แรงม้า	6000W
	MSV-15KVA	15000	14250	100-260V	230+/-3%	68A	75A	<5แรงม้า	7500W
Thyristor (1 phase) ไทริสเตอร์	MST-10KVA	10000	9500	105-260	230+/-5%	45A	50A	<3แรงม้า	6000W
	MST-20KVA	20000	19000	105-260	230+/-5%	90.9A	100A	<7.5แรงม้า	12000W
	MST-30KVA	30000	28500	105-260	230+/-5%	136.4A	150A	<10แรงม้า	18000W
Servo (3 phase) เซอร์โว	TSV-B-30KVA	30000	28500	L to L AC175V-450V	400+/-3%	45A	50A		6000W/Phase
Servo (3 phase) เซอร์โว	TSV-B-60KVA	60000	57000	L to L AC175V-450V	400+/-3%	90.9Aa	100A		12000W/Phase

เครื่องปรับแรงดันไฟฟ้าอัตโนมัติ CBC
